Adaptadores de enchufes PGA

(Total 8 Products)

  • Zócalos de matriz de rejilla de clavija PGA mecanizados de 2,54 mm

    USD 500

    Marca:ANTENK

    Cantidad de pedido mínima:1000 Piece/Pieces

    Model No:PGA07-XXXXXX0.5*7.4

    transporte:Ocean,Air,Express

    Paquete:embalaje de bolsa, embalaje de tubo, embalaje de carrete

    Apoyo sobre:2000K/month

    Lugar de origen:porcelana

    productividad:2000K/month

    Zócalos de matriz de rejilla de clavija PGA mecanizados 2,54x2,54 mm 121P Especificaciones: 1.Materal: Pasador (manguito exterior) Latón, mecanizado CuZn38Pb2 Revestimiento (funda exterior): estañado: 2m / 80μ ”N, 5μm / 200μ” Sn Dorado : 2μm / 80μ...

  • Pin de matriz de rejilla de pines PGA mecanizado 2,54x2,54 mm

    USD 500

    Marca:ANTENK

    Cantidad de pedido mínima:1000 Piece/Pieces

    Model No:PGA07-XXXXX

    transporte:Ocean,Air,Express

    Paquete:embalaje de bolsas, embalaje de tubos, embalaje de carretes

    Apoyo sobre:2000K/month

    Lugar de origen:porcelana

    productividad:2000K/month

    Pin de matriz de rejilla de pines PGA mecanizado 2,54x2,54 mm Especificaciones: Materlal: Pin (manga exterior): Latón, CuZn38Pb2 mecanizado Galjanoplastia (manga exterior): Estañado: 2U "/ 80U" / NI, 5U "/ 200U" Sn Chapado en...

  • Zócalos de matriz de rejilla de clavijas PGA mecanizados 1.0x1.0mm

    USD 500

    Marca:ANTENK

    Cantidad de pedido mínima:1000 Piece/Pieces

    Model No:PGA06-XXXXXX

    transporte:Ocean,Air,Express

    Paquete:embalaje de bolsas, embalaje de tubos, embalaje de carretes

    Apoyo sobre:2000K/month

    Lugar de origen:porcelana

    productividad:2000K/month

    Zócalos de matriz de cuadrícula de clavijas PGA mecanizados 1.0x1.0mm Especificaciones: Material: Aislador: FR4 UL 94V-0 Pin (manga de salida): Latón, CuZn38Pb2 mecanizado Revestimiento (funda): 3U "chapado en oro sobre níquel Revestimiento...

  • Zócalo de matriz de rejilla de clavijas PGA mecanizado de 2,54 x 2,54 mm

    USD 500

    Marca:ANTENK

    Cantidad de pedido mínima:1000 Piece/Pieces

    Model No:PGA03-XXXXXX

    transporte:Ocean,Air,Express

    Paquete:embalaje de bolsa, embalaje de tubo, embalaje de carrete

    Apoyo sobre:2000K/month

    Lugar de origen:porcelana

    productividad:2000K/month

    Zócalos de matriz de rejilla de clavijas PGA mecanizados de 2,54 x 2,54 mm Especificaciones: Materlal: Pin (manga exterior): Latón, CuZn38Pb2 mecanizado Galjanoplastia (manga exterior): Estañado: 2U "/ 80U" / NI, 5U "/ 200U" Sn...

  • Zócalos de matriz de rejilla de clavijas PGA mecanizados de 2,54 x 1,27 mm

    USD 500

    Marca:ANTENK

    Cantidad de pedido mínima:1000 Piece/Pieces

    Model No:PGA02-XXXXXX

    transporte:Ocean,Air,Express

    Paquete:embalaje de bolsa, embalaje de tubo, embalaje de carrete

    Apoyo sobre:2000K/month

    Lugar de origen:porcelana

    productividad:2000K/month

    Zócalos de matriz de rejilla de clavijas PGA mecanizados de 2,54 x 1,27 mm Especificaciones: 1.Material: Aislador: PPS UL 94V-0 Pin (manga de salida): Latón, CuZn38Pb2 mecanizado Enchapado (manga exterior): Estañado: 80U "Ni, 200U" Sn...

  • Zócalos de matriz de cuadrícula de pines PGA mecanizados de 1,27 x 1,27 mm

    USD 500

    Marca:ANTENK

    Cantidad de pedido mínima:1000 Piece/Pieces

    Model No:PGA01-XXXXXX

    transporte:Ocean,Air,Express

    Paquete:embalaje de bolsa, embalaje de tubo, embalaje de carrete

    Apoyo sobre:2000K/month

    Lugar de origen:porcelana

    productividad:2000K/month

    Zócalos de matriz de cuadrícula de pines PGA mecanizados de 1,27 x 1,27 mm Especificaciones: 1.Material: Aislador: PPS UL 94V-0 Pin (manga de salida): Latón, CuZn38Pb2 mecanizado Enchapado (manga exterior): Estañado: 80U "Ni, 200U" Sn...

  • Conector de enchufes de matriz de rejilla de clavija PGA mecanizado de 2.54x2.54 mm

    USD 500

    Marca:ANTENK

    Cantidad de pedido mínima:1000 Piece/Pieces

    Model No:PGA04-XXXXXX

    transporte:Ocean,Air,Express

    Paquete:embalaje de bolsa, embalaje de tubo, embalaje de carrete

    Apoyo sobre:2000K/month

    Lugar de origen:porcelana

    productividad:2000K/month

    Zócalos de matriz de rejilla de pines PGA mecanizados de 2,54 mm x 2,54 mm Especificaciones: Materal: Pasador (manguito exterior) Latón, mecanizado CuZn38Pb2 Galjanoplastia (manga exterior) Estañado: 2m / 80μ "N, 5μm / 200μ" Sn Chapado en...

  • Zócalos de matriz de rejilla de clavijas PGA mecanizados de 2,54 x 2,54 mm

    USD 500

    Marca:ANTENK

    Cantidad de pedido mínima:1000 Piece/Pieces

    Model No:PGA05-XXXXXX

    transporte:Ocean,Air,Express

    Paquete:embalaje de bolsas, embalaje de tubos, embalaje de carretes

    Apoyo sobre:2000K/month

    Lugar de origen:porcelana

    productividad:2000K/month

    Zócalos de matriz de rejilla PGA mecanizados de 2,54x2,54 mm productos electrónicos Especificaciones: Materal: Pasador (manguito exterior) Latón, mecanizado CuZn38Pb2 Galjanoplastia (manga exterior) Estañado: 2m / 80μ "N, 5μm / 200μ" Sn...

Zócalos PGA Pin Grid Array Socket
Una matriz de cuadrícula de pines, a menudo abreviada como PGA, es un tipo de empaquetado de circuito integrado. En un PGA, el paquete es cuadrado o rectangular y los pines están dispuestos en una matriz regular en la parte inferior del paquete. Los pasadores suelen estar espaciados 2,54 mm (0,1 ") y pueden cubrir o no toda la parte inferior del paquete.
Los PGA a menudo se montan en placas de circuito impreso mediante el método de orificio pasante o se insertan en un zócalo. Los PGA permiten más pines por circuito integrado que los paquetes más antiguos, como el paquete dual en línea (DIP).

Adaptadores y enchufes PGA
Los enchufes y adaptadores Pin Grid Array (PGA) de baja fuerza de inserción están disponibles en una variedad de aisladores que cumplen con RoHS con cientos de opciones de terminales atornillados. Se puede acomodar prácticamente cualquier huella de PGA, incluidos los patrones intersticiales.

Adaptadores y enchufes PGA   Visión general
Construcción duradera para prácticamente cualquier aplicación
Amplia variedad de materiales, longitudes y tamaños
Método rentable para reemplazar, reparar o actualizar dispositivos PGA
Las opciones únicas, como los terminales de preforma de soldadura, eliminan la necesidad de soldadura por ola en aplicaciones mixtas SMT / Thru-hole
Los aisladores que cumplen con RoHS y los terminales atornillados son compatibles con el procesamiento sin plomo; seleccione el revestimiento de estaño mate / oro (MG) o de oro / oro (GG)

Enchufes Pin Grid Array (PGA) de Antenk
Los circuitos impresos complejos son demasiado valiosos para arriesgarse a soldar directamente a circuitos integrados (CI) costosos. Usar un enchufe es la respuesta. El uso de enchufes ofrece ventajas que resultan rentables y simplifican el diseño de la placa.

La línea de zócalos de procesador de Antenk está diseñada para su uso con paquetes de microprocesadores basados ​​en Intel y AMD. Los tipos de enchufes incluyen matriz de rejilla terrestre (LGA), matriz de rejilla de micro pines (mPGA) y PGA con fuerza de inserción de baja a cero. Los enchufes mPGA y PGA están diseñados para varios paquetes de microprocesadores para equipos portátiles, de escritorio y servidores. Para aplicaciones personalizadas, los sockets de compresión se pueden configurar para la aplicación específica.

mPGA / PGA (ZIF)
Estos enchufes proporcionan una interfaz PGA de fuerza de inserción cero (ZIF) al paquete PGA del microprocesador y están conectados a la PCB con soldadura de tecnología de montaje en superficie (SMT). Los enchufes PGA están disponibles en arreglos de hasta 989 posiciones con métodos de actuación de una sola palanca, destornillador y llave hexagonal.
Enchufes PGA (LIF)
Estos enchufes se emplean principalmente para aplicaciones de prueba de paquetes de microprocesadores que utilizan un accesorio de soldadura de orificio pasante al diseño de PCB. Los contactos son manguitos exteriores a rosca con contactos interiores estampados y formados o dibujados. Las matrices personalizadas están disponibles en más de 1,000 posiciones.

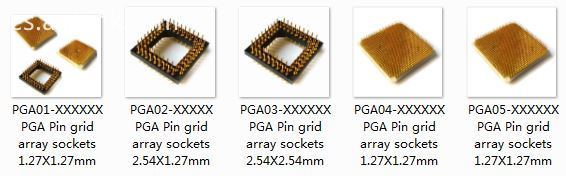

Tipo de enchufes Pin Grid Array (PGA)
mPGA
PGA

PGA

Aplicaciones típicas de los enchufes PGA :
Elimine la carga manual de pines, facilite la visibilidad de las juntas soldadas, el montaje de componentes de bajo perfil o el acoplamiento de la placa.
